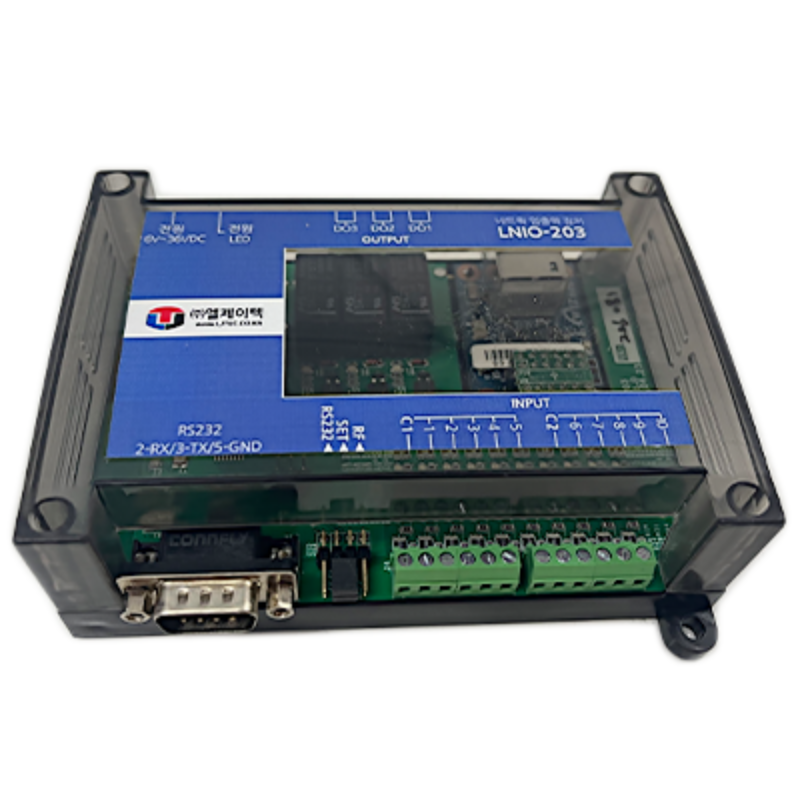

LNIO-21C

- 이 제품은 디지털 신호의 입력, 출력 기능을 통신으로 제어 가능한 보드입니다.

- 통신방식 선택은 점퍼 핀으로 합니다.

- 포토커플러 절연입력 10점, 포토커플러 절연 릴레이 출력 3점을 탑재하였습니다.

기능	입출력
입력	10 점접(Photocoupler, Viso : 5000 Vrms)
출력	3 점접(Relay, 24Vdc 1A)
입력전원	Nominal 24Vdc, Range 4.75 ~ 36Vdc / 약 400mA 이하
통신방식	RS232 / 유선 LAN / 무선 WIFI / RS232 무선 WIFI 모듈 설정
배선접속	PCB Screw타입

LNIO 시리즈 사용자 프로그램

㈜엘제이텍은 IOT, ICT에서 사용할수 있는 Digital Input/Output인 LNIO 시리즈를 생산 판매 중에 있습니다.

자료실 바로가기 >>

개요
이 제품 중에 사용자가 직접 원하는 기능을 구현 할 수 있도록 프로그램 기능을 탑제한 제품으로 제품 사용에 대한 기능 및 사용 방법 설명은 자료실에서 프로그램 DOWNLOAD하여 설치 후 사용이 가능합니다.

제품명 - LNIO-21C I/O ( IN-3, OUT-10 )
RS232C 유선/무선 LAN 센서 및 장치 온습도센서 LCD Display

연결가능 Device : RS232C / 유선LAN / 무선LAN /4 ~20mA 출력 센서 및 장치 / 온습도센서 / LCD Display

사용자 프로그램
LJTEC - SeqEditor 1.0

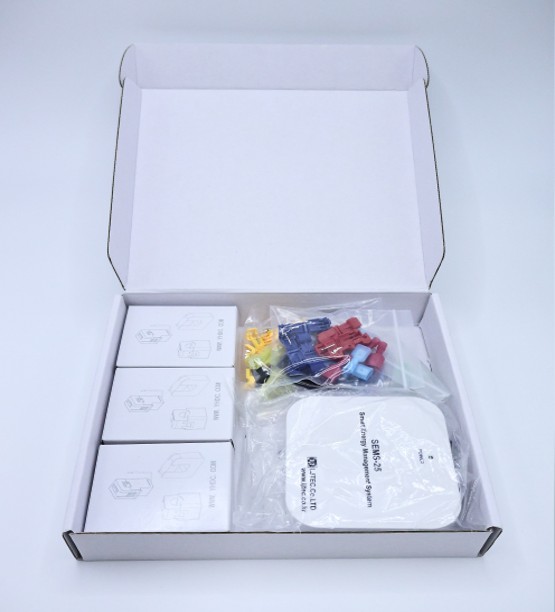

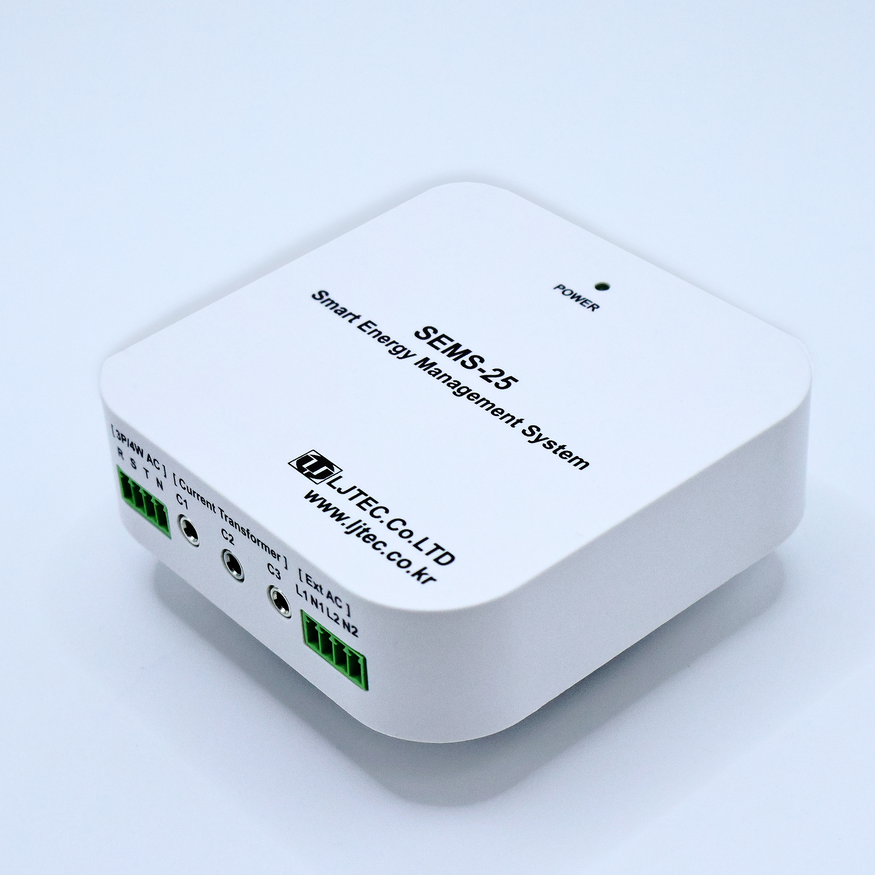

모델명	SEMS-25

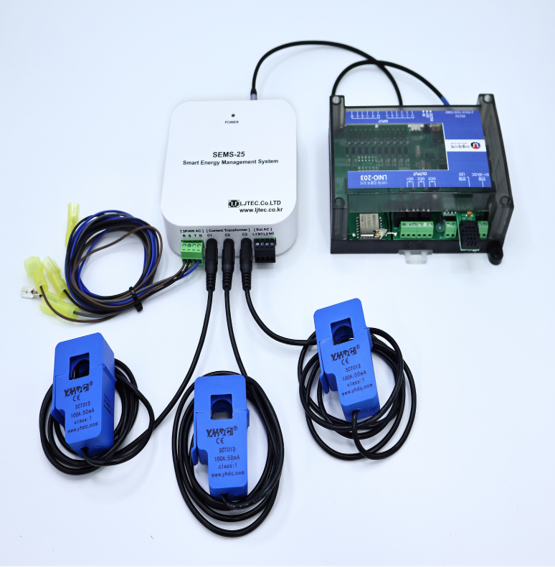

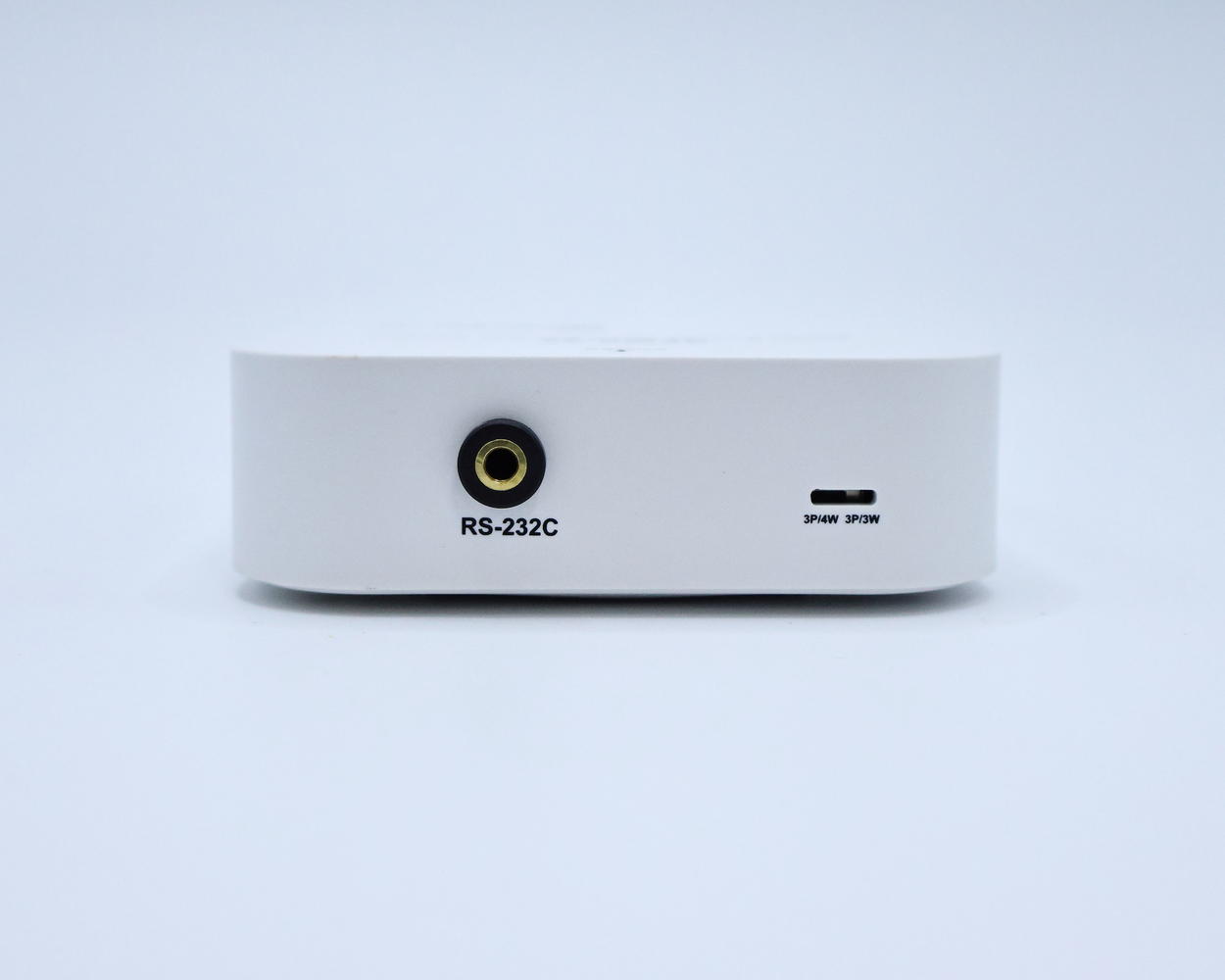

통신방식	RS232(단독모드) / LNIO-21C 활용 WiFi
정밀도 / 정격	1% / AC220V
동작온도	-10℃ ~ 85℃
동작전력	75mA
제조사	(주)엘제이텍
제조국	대한민국

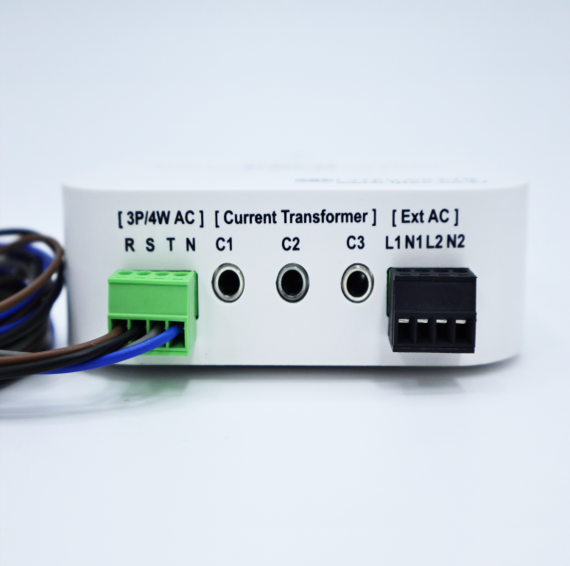

입력전압	3상3Ea(Max AC267V) / 단상2Ea(Max AC284V)
입력전류	CT 3Ea(기본 100A : 50mA) OPTION : CT 변경 시 100A ~ 800A :50mA(변경 시 CT가격 추가 될수 있음)

CT 정격전류 (A)	1상 (kVA)	3상 합계 (kVA)
100	22	66
200	44	132
300	66	198
400	88	264
500	110	330
600	132	396
800	176	528

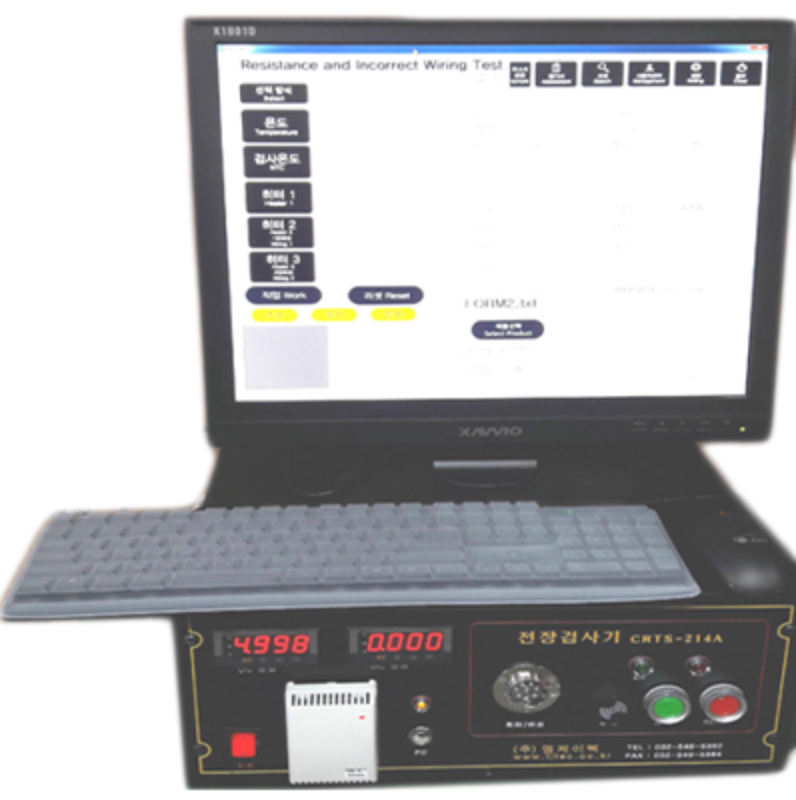

CRTS214A(열선검사기)

배선 저항측정, 열선 5 Ohm 이하 공급전원 5V

히터 저항 측정

전압, 전류 측정(저항정밀도 0.00 Ohm)

3Pin Heater Warmer 오배선 검사 기능

NTC 저항

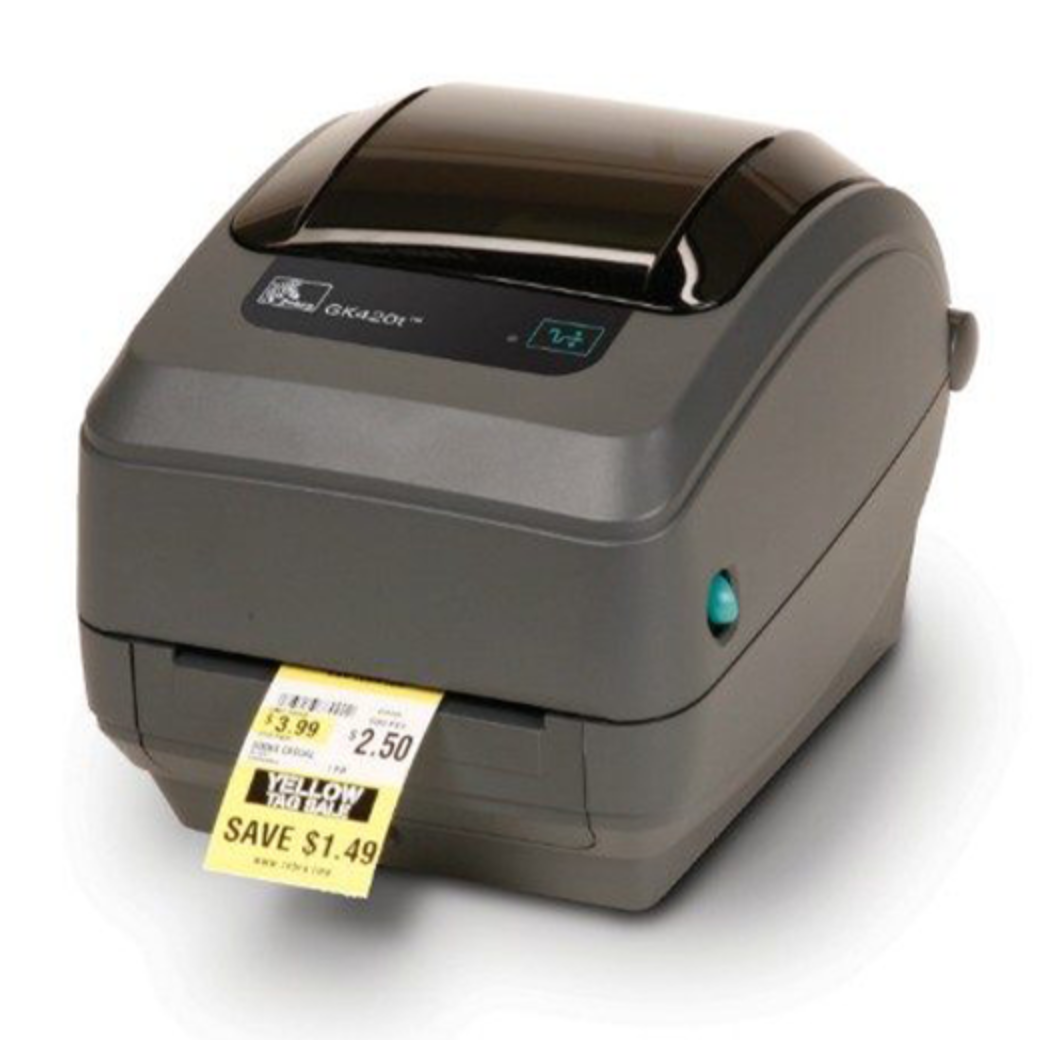

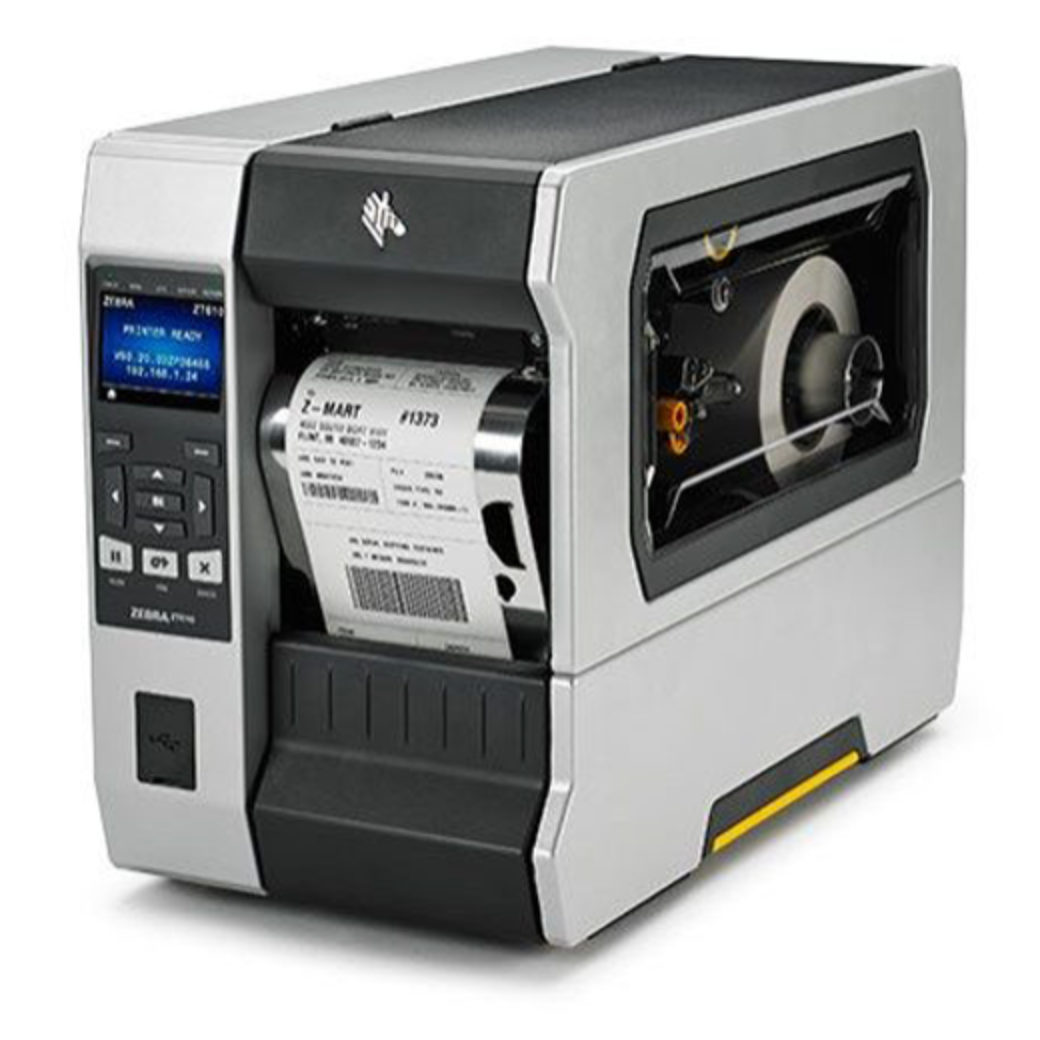

바코드 라벨 인쇄, 부저

규격 설명 및 판정, 데이터 저장

자동차 부품(시트) - 열선검사

데이터 조회 검색

엑셀로 저장

바코드 인쇄

캘리브레이션

평가서 제작

데이터를 조회하고 검색가능하며, 엑셀파일로의 저장과 원하는 데이터의 바코드 인쇄가 가능합니다.

모든 모델의 캘리브레이션 정보를 볼 수 있으며, 원하는 평가서를 만들고 엑셀파일로 저장할 수 있습니다.

STAT2 12(동작시간 검사기)

센서1,2 출력을 개별 동작시간 측정

규격 설명 및 판정, 데이터 저장

자동차 부품(핸들) - 열선 동작시간 검사

동작시간 측정

규격 설명 및 판정

데이터 저장

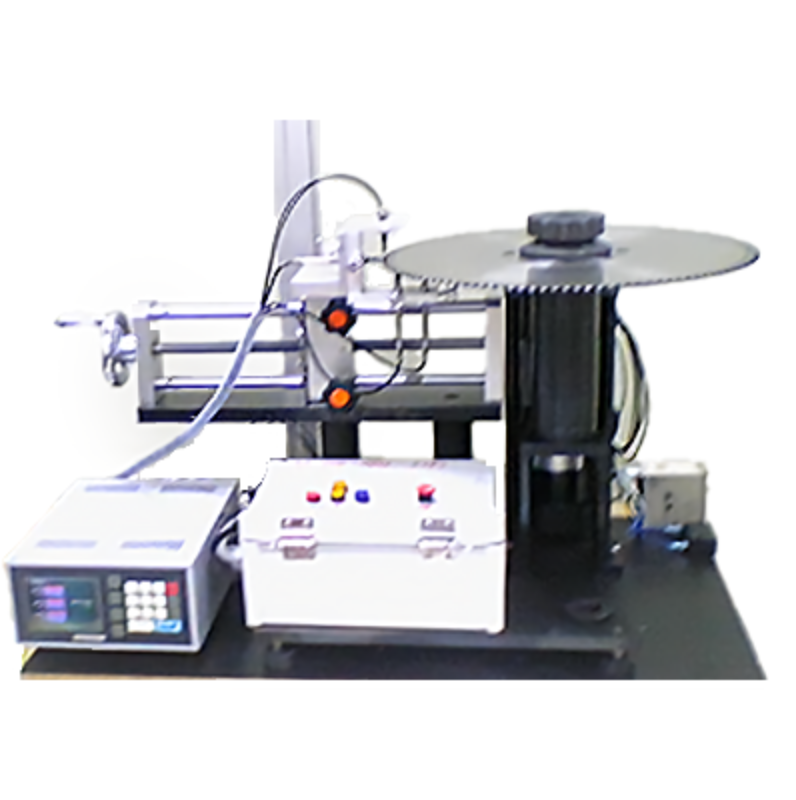

원형 톱 측정기(RUNOUT/단차)

LVDT 리니어게이지를 사용 톱날의 높낮이, 수평상태 측정

광 화이버 센서를 사용하여 톱날 수 측정

5상 스테핑 모터 구동

규격 설명 및 판정, 데이터 저장

특수톱날(금속) – RUNOUT/단차

톱날상태 측정

규격 설명 및 판정

스태핑 모터 구동

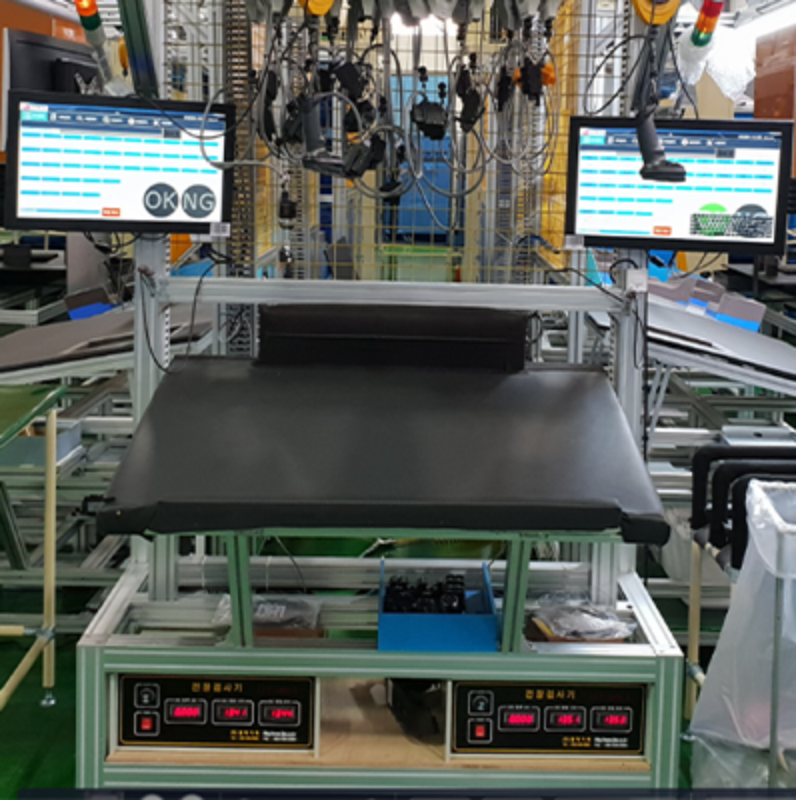

도어트림 통전검사기

SW High/Low상태를 양방향 DI 24개 입력

LED 동작을 ADC(5A)로 4개 입력

인디게이트 LED(S/W 상태), 부저

수동모드(상위 연결 없이 제품선택 후 검사 기능)

자동차 도어 트림

이력저장

SW High/Low 상태

LED 동작

부저

수동모드

이력저장

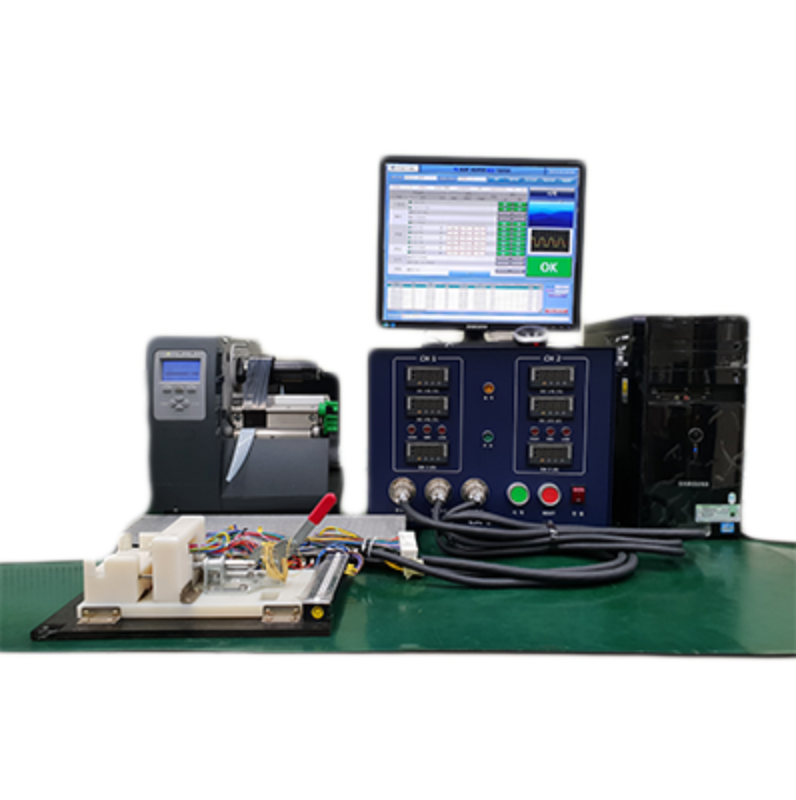

Warmer Control ECU 검사기

LWE1305 / LWE1406 / LWE2012

ECU SW 동작, NTC(온도) 상태 변경을 DO 출력으로 변경

ECU Heater 출력 전압, 전류 측정

ECU Heater 전류 실험 - 전자로더(MAX 300W) 사용

ECU 전압 실험 - 가변파워(MAX DC24V) 사용

바코드 라벨인쇄, 부저

이력저장

DO 출력으로 변경

출력전압, 전류 측정

전류실험

전압실험

바코드인쇄

부저

이력저장

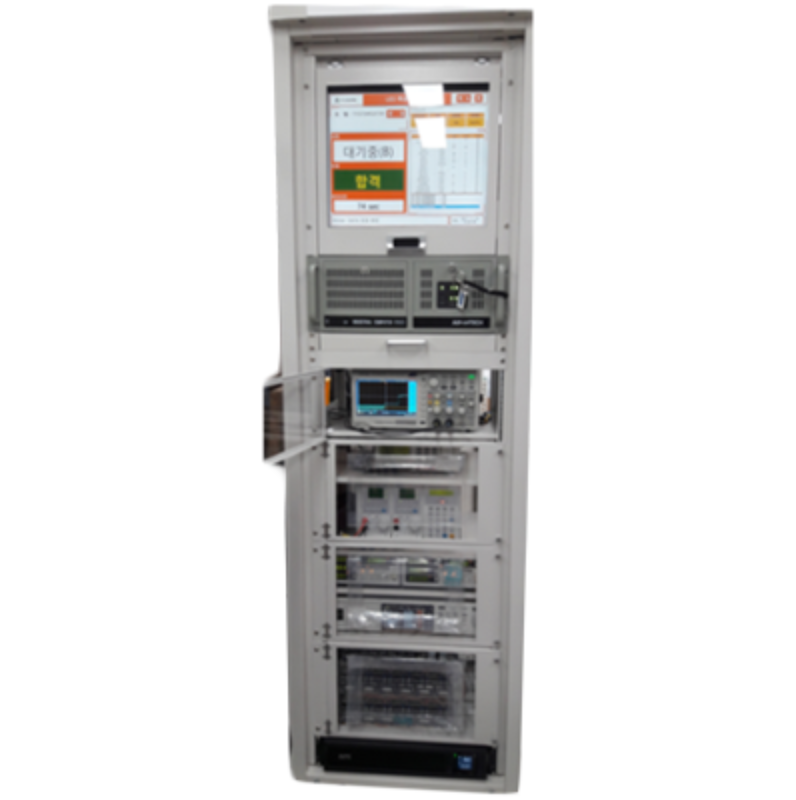

LED SMPS 검사기

LLT1708

측정 전환용 고압 릴레이 16개

Turn on time 측정

전압, 전류 측정

부하동작 출력

DC1V, 5V, 10V 출력 On/Off Dimming Control (Programmable AC/DC power source)

AC90V ~ 240V 50Hz/60Hz 출력 (Programmable DC Power)

Turn On Time

출력전압, 전류 측정

부하동작 출력

Diming Control

FAN 검사기

LFI1806

FAN 1단/2단/3단 출력용 SW 출력 DO (LED 출력으로 확인)

FAN 전압, 전류 측정

FAN RPM 측정

소음 /진동 측정

도어 Open/Close 동작용 실린더 DO출력

FAN SW 출력

FAN 전압, 전류 측정

FAN RPM 측정

소음 / 진동 측정

실린더 DO 출력

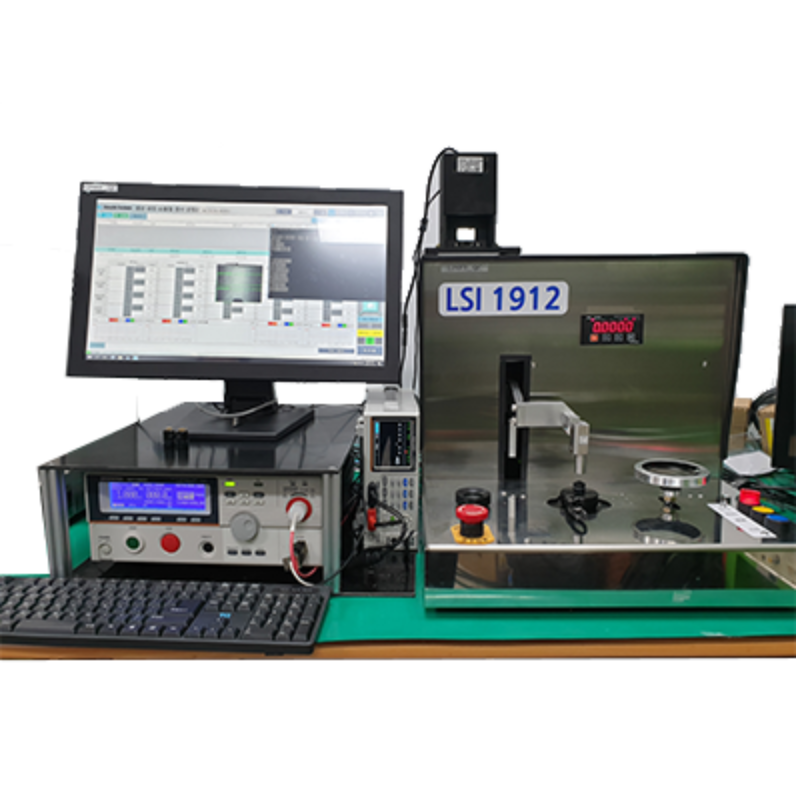

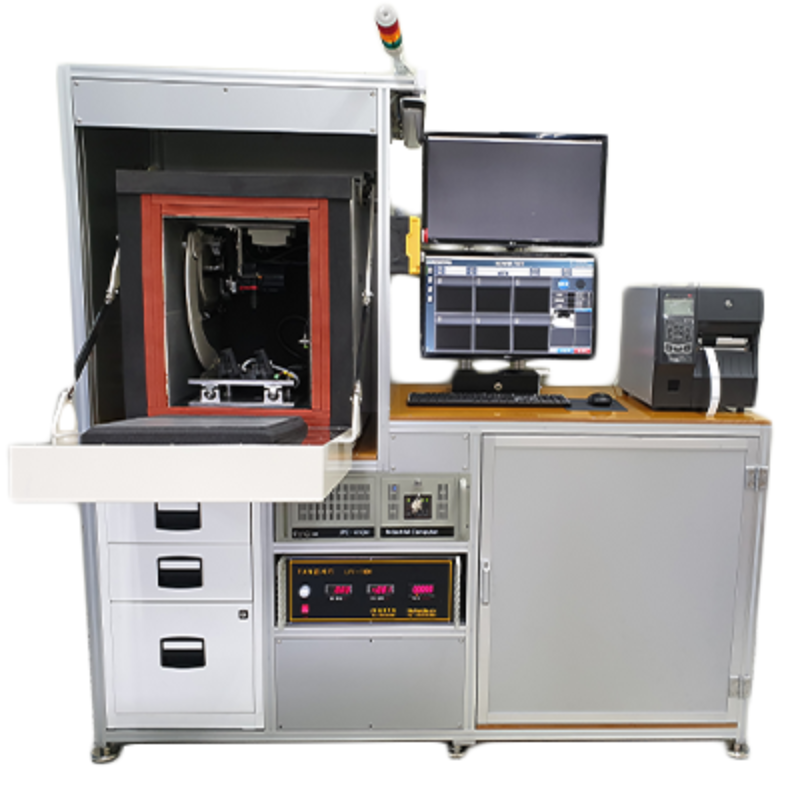

Switch 통전 검사기

LSI1912

Switch 내전압 / 절연 저항측정

Switch 접촉 저항 측정

Switch 통전 측정

Switch 자동 Toggle용 Motor Control

Switch Toggle 하중 측정

Switch 위치 확인용 센서

고압 측정용 내부 설계 (고압 릴레이, 배선 절연 처리)

이력저장

내전압 / 절연저항 측정

Switch 접촉 저항 측정

Switch 통전 측정

위치 확인용 센서

자동 Toggle용 Motor Control

Toggle 하중측정

이력저장

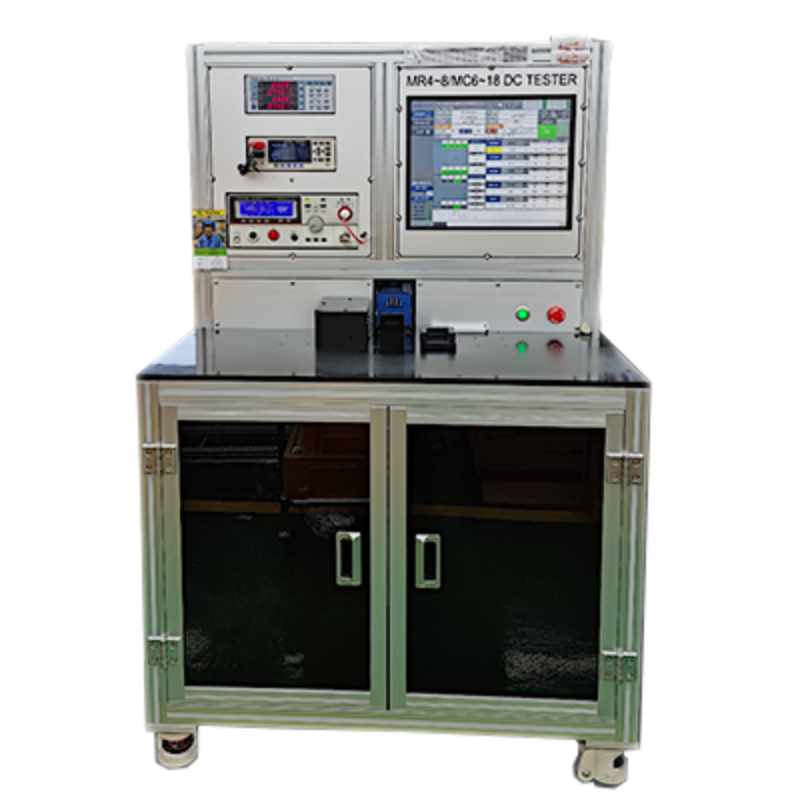

Metasol 통전 검사기

LMI20A

통전 측정 DI 10개

전원 설정 Programmable DC power supply

내전압 / 절연저항 측정

접촉저항 측정

전압 / 전류 / 와트 측정 Digital power meter

Metasol 구동 확인용 센서

LeeNo PIN 구동 실린더 DO 출력 2개

LeeNo PIN 위치 확인용 센서 4개

고압 측정용 내부 설계 (고압 릴레이, 배선 절연 처리)

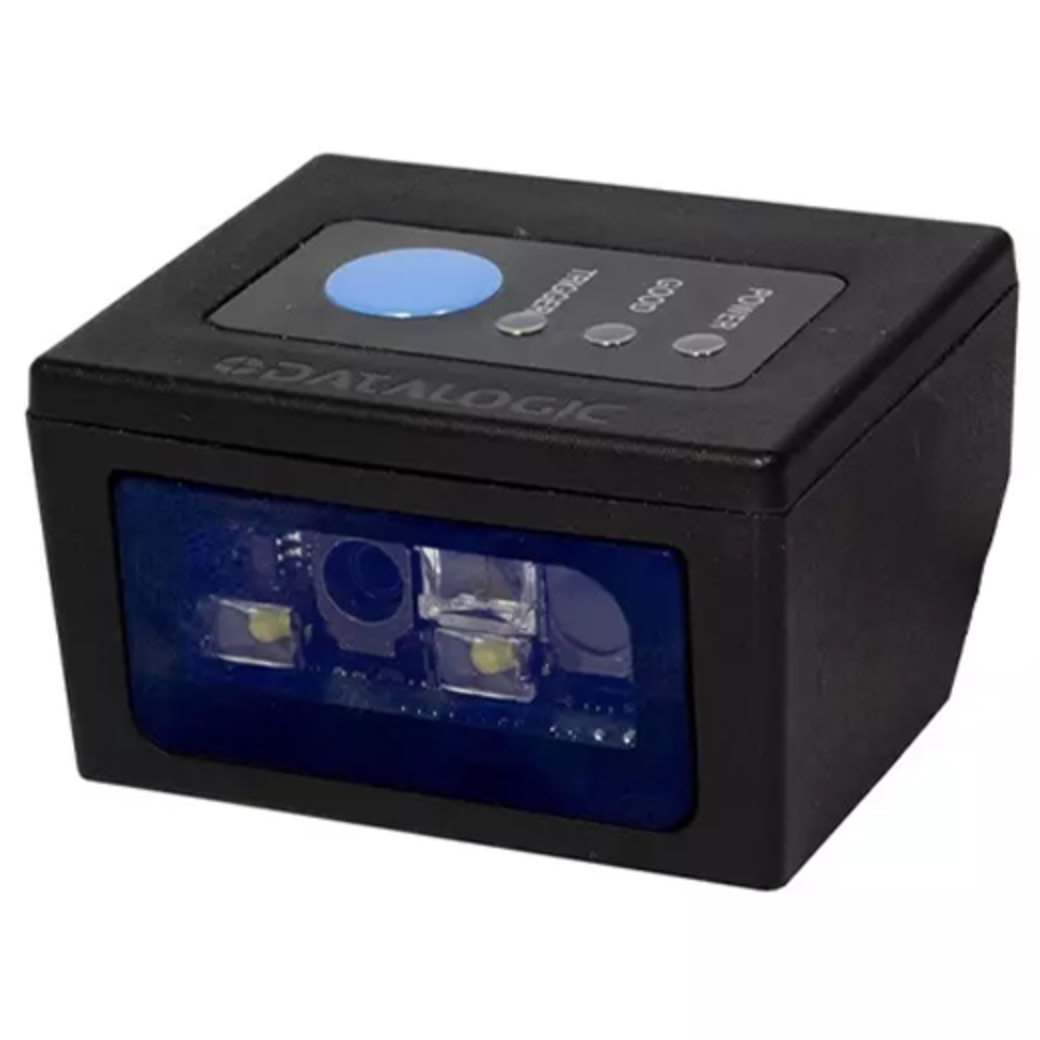

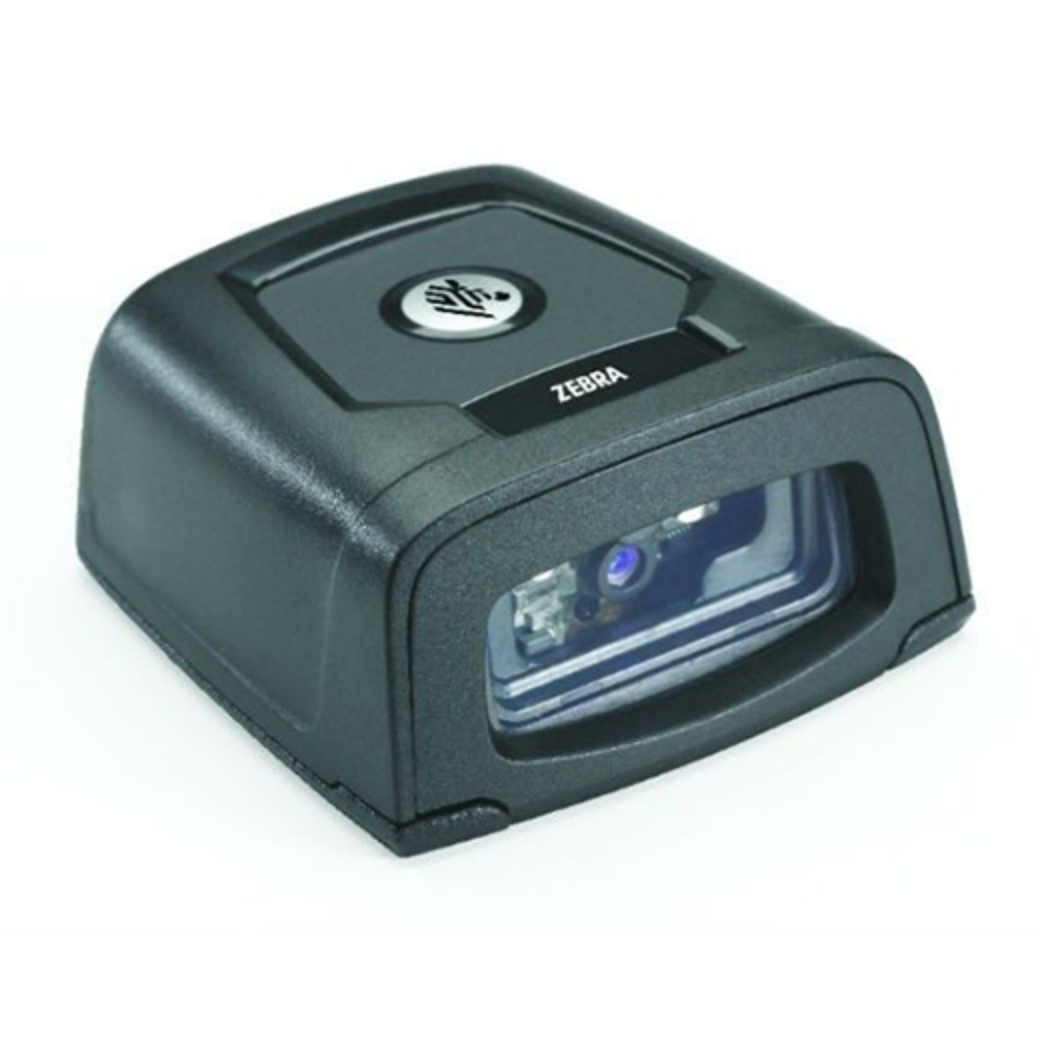

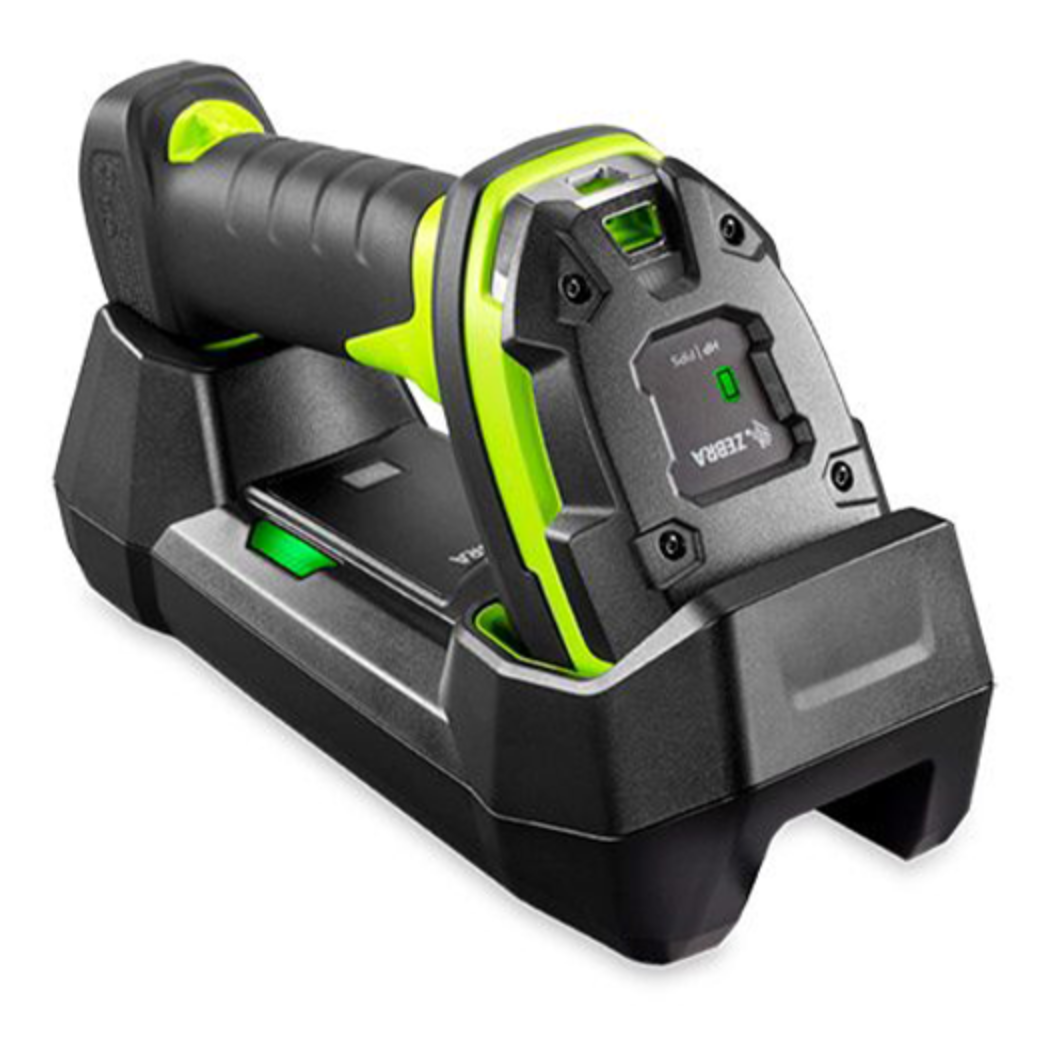

바코드 자동 읽기 기능 / 데이터 저장

내전압/절연저항 측정

접촉 저항 측정

전류/전압/와트 측정

Metasol 구동 확인용 센서

나노핀 위치 확인용 센서

바코드 자동읽기

이력저장

스마트기능 검사기

냉동기 콘트롤러

(월 5,000,000)

제품의 사양 및 내용은 제작 및 설계에 따라 변경될 수 있습니다.

통신검사

릴레이동작검사

ERROR검사

온도센서검사

릴레이출력검사

온도센서검사

릴레이동작검사

통신검사

이력저장
